【キャンペーン特選セット4】 ラビリンス・バスレフ方式エンクロージャー・キット セット


型番 STCA-288
定価 27,350円(税込30,085円)
販売価格 21,818円(税込24,000円)
SOLD OUT

「音楽之友社創立80周年感謝キャンペーン」対象商品  組み立てキット  2体1組(ペア)  セット商品
対応スピーカーユニットや無垢材バッフル、スタンド、内部配線などをセット!
2020年版 ONTOMO MOOK 付録エンクロージャーのアップグレード・セット


大人気の「ラビリンス・バスレフ方式エンクロージャー・キット」に、対応スピーカーユニット、アップグレード用バッフル、デスクトップスタンド、「2020 ONTOMO SP MOOK Oyaide Set -Silver Set-」まで付けて、期間限定・数量限定の特価でご奉仕! しかも、今なら特典本(ONTOMO MOOK)も付いてきます。


セット商品内容

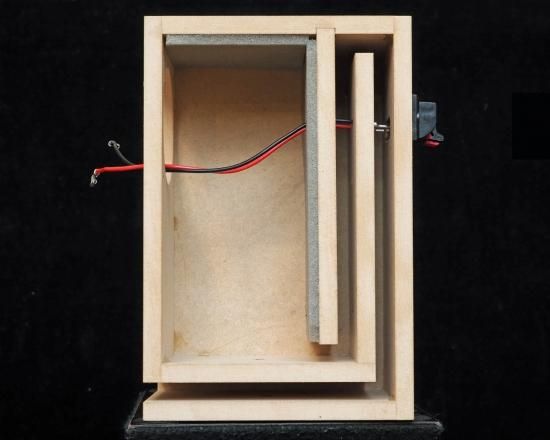

ラビリンス・バスレフ方式エンクロージャー・キット(ペア)

対応スピーカーユニットマークオーディオ製 6cmフルレンジ・スピーカーユニット「OM-MF4」が口径6cmと小型であるにも関わらず、さらに重心の低い低音再生を楽しめるスピーカーユニットとなり、また20kHz付近の超高域にはアグレッシヴなエネルギーがもたらされて音楽ソースの空気感や臨場感を明瞭かつ鮮やかに描きだすという個性的な持ち味を備えていることを踏まえて設計されたエンクロージャー。6cm口径による小型性を犠牲にすることなくコンパクトなサイズを維持しつつ、かつユニットが持つ精細な表現力を可能な限り素直に発揮できるよう、オーディオ・アクティビスト(音楽家/録音エンジニア/オーディオ評論家)生形三郎氏が設計した「ラビリンス・バスレフ型」エンクロージャーです。

設計者である生形三郎氏は、このエンクロージャーについて下記のように評価しています。
「ムックサイズに納めるという物理的な制約や限られたコストのなかで、板の厚みを9mm確保したり、フロントバッフルの左右に傾斜をつけて音の回折を減らすなどのケアを実施するなど、ムック付録といえども、可能な限りの配慮を盛り込むことで、自然な音楽再生を追求している。結果として容量の大きなエンクロージャーには低域の絶対量こそ譲るが、コンパクトでありつつもしっかりと伸びたローエンドの確保、そして音楽ソース本来の姿を尊重した自然な音楽表現力が確保できたと自負している。今回の、攻めに攻めたマークオーディオ・ユニットと併せて、市販のスピーカーでは味わえない音楽再生をお楽しみいただけるキットに仕上がった。」(「これならできるスピーカー工作 2020」記事より)

■ スペック
・加工済み板材(MDF):9mm
 バッフル板(スピーカーユニット対応 Φ64.5丸穴加工済み)×2枚
 背板 ×2枚
 天板 ×2枚(溝付き)
 底板 ×2枚
 側板 ×4枚(うち、2枚にはガイド溝付き)
 内部音道板 ×6枚
・完成時大きさ:(約)W96×H202×D134弌淵拭璽潺淵訶除くエンクロージャーのみ)

■ 付属品
・吸音材:発泡材シート(大・小)4枚
・入力ターミナル:2個
・内部配線コード:ファストン端子付き2組
・ターミナル取付け用ネジ:2個分4本

マークオーディオ製 6cmフルレンジ・スピーカーユニット「OM-MF4」(ペア)

日本のスピーカービルダーからも高い人気を誇る香港のユニットメーカー、マークオーディオ(Markaudio Loudspeakers Ltd.)が手掛けた、同社としては最小となる6cmのフルレンジユニット。一般的に小口径になると低音が出にくくなる傾向がありますが、独自の技術でその点を改善し、低域再生限界の目安となるfo(最低共振周波数)は驚くべきことに6僂覆ら100Hz以下を誇ります。小口径の有利さを生かした高域の伸びも合わせ持つワイドレンジ設計で、音圧特性や諸特性も小さなエンクロージャーに対応するものとなっています。『OM-MF5』同等のマグネットや、4弌1way)というロングストロークは強力な駆動力を持ち高い能率を誇ります。もちろん、マークオーディオの設計理念設計理念「入力信号に正確に追従するドライバー」として設計されています。

マークオーディオ創業者のマーク・フェンロン氏は、このスピーカーユニット『OM-MF4』について下記のように評価しています。
「今回のモデルはニアフィールド・オーディオでも本格的なサウンドを得られる稀有のユニットです。本機のパフォーマンスは、マークオーディオがムック付録ユニットを本物のハイファイユニットにしたいという決意から生まれました。小さいスピーカーは低域再生に制限がありますが、本機はストロークを長くした(ストロークの最大総量は8mmとロングストロークで設計されている)ことで高品質の低音を再生できます。もちろん小口径は高域が優秀ですから、ワイドレンジです。特に私がこのユニットに対して自信を持って言えるのは、とてもスイートトーンだということです。きっと自然でウェルバランスの音に驚かれることでしょう。」(「これならできる特選スピーカーユニット 2020年版マークオーディオ編」インタビュー記事より抜粋)

■ スペック
・振動板材質:アルミ・マグネシウム合金
・ボイスコイル直流抵抗(Revc.):8Ω
・最低共振周波数(Fo):97.5 Hz
・出力音圧レベル(SPLo):83.41 dB
・定格入力(Power):7W(Nom)
・振動板投影面積(Sd):0.0024
・等価柔軟性空気体積(Vas):1.15 Ltr
・振動板質量(Mmd):1.63 g
・振動系可動等価質量(Mms):1.69 g
・機械的共振度(Qms):3.77
・電気的共振度(Qes):0.78
・総合共振度(Qts):0.64
・クロスマックス(Xmax):4.0mm (1 way)
・バッフル開口径:Φ65mm(※Φ65mmの丸穴だけでは端子部分が当たるため、端子逃げ加工が必要です)
・外径寸法:Φ78.4mm

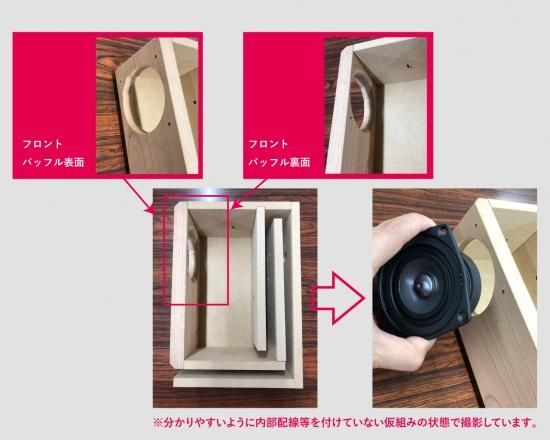

OM-MF4対応エンクロージャーアップグレード用バッフル


バッフル板は、スピーカーの音を大きく左右するとても重要なパーツです。MDFだったラビリンス・バスレフ方式エンクロージャー・キット(2020年ONTOMO MOOK付録)のフロントバッフル板を、より硬度の高い無垢材を用いることでスピーカー性能のアップグレードが期待できます。

■ スペック
・丸穴加工済み板材(レッドチェリー無垢材):15mm
・サイズ:・W77×H181×D15 mm

フィンランドバーチのデスクトップスタンド(組み立て塗装済み完成品)

ラビリンス・バスレフ方式エンクロージャー・キット(2020年ONTOMO MOOK付録)に合わせたデスクトップスタンドです。仰角を付けて(少し上に向けて)セッティングできます。

■ スペック
・ W98×H32×D145 mm(インシュレーターを含む)
・ フィンランドバーチ合板9積層 t12mm
・ 付属品 傷防止シート 4個

2020 ONTOMO SP MOOK Oyaide Set -Silver Set-

いずれもアップグレードに効果的なアイテムをセットにした、オヤイデ電気とのコラボ企画商品。

■ スペック
・内部配線材:オヤイデ電気製 「4N純銀単線0.8mmフッ素絶縁単線」(両端金メッキファストン端子付)×4本
1本あたりの長さ:約215mm

・真鍮製スパイク:オヤイデ電気製 「OSP」×6個
1個あたり:φ14mm×高さ約7mm
1個あたり重さ:約6g

・電磁波吸収テープ:オヤイデ電気製 「MWA-010T」×0.3m
 電磁波吸収材:センダスト合金系扁平金属粉(Al・Fe・SiO2)、金属粉表面に酸化被膜を形成。
 基材:ポリエチレン系特殊ゴム
 粘着面:片面に粘着面あり(剥離紙を剥がして使用)
 使用温度範囲:-20?90℃
 体積抵抗率:5×106 Ω・cm
 引っ張り強度:6.0MPa
 難燃性:UL94V-0(UL File No.188467)


購入特典

※ この商品には、購入特典が付きます。購入特典は、ONTOMO MOOK「長岡鉄男のオリジナルスピーカー設計術 図面集編II Special Edition」(2007年刊)、または ONTOMO MOOK 「鳴らす力 聴く力:二人が語るこだわりの音楽再生術(貝山知弘/青澤唯夫 著)」(2016年刊)のいずれかです。再販本ではないので、掲載記事の内容は出版当時のものとなりますのでご了承ください。なお、発送時にランダムに梱包されますので、本のご指定はできません
・在庫数に達し次第、プレゼントは終了とさせていただきます。


製品資料
本商品の組み立て手順書をダウンロードいただけます。
PDF ファイルをご覧いただくには Acrobat Reader が必要です。
※ 製品資料内の文言・写真等著作権は弊社に帰属しています。

エンクロージャー組み立てガイド

スピーカーユニット取扱説明書


注意事項
※ ご注文から(「コンビニ前払い」ご希望の場合はご入金確認後)5営業日以内に発送をいたします。
※ 当ショップでの購入方法など、ご不明な点がございましたらよくある質問をご参照ください。
※ エンクロージャー・キット「ラビリンス・バスレフ方式エンクロージャー・キット」は、stereo編 ONTOMO MOOK 「これならできるスピーカー工作 2020」 の特別付録 「マークオーディオ製6僖侫襯譽鵐検Ε好圈璽ーユニットOM-MF4対応エンクロージャー・キット」を使用した特注の商品です。スピーカーユニット「マークオーディオ製 6cmフルレンジ・スピーカーユニット『OM-MF4』」は、Stereo編 ONTOMO MOOK 「これならできる 特選スピーカーユニット 2020年版マークオーディオ編」(2020年8月発行)付録「マークオーディオ製 6cm フルレンジ・スピーカーユニット 『OM-MF4』」を使用した特注の商品です。

商品の組み立て時にお客様ご自身でご用意いただくもの
プラスドライバーボンド塗れ雑巾ハタガネ(任意)、重し(任意)等のキット作成用品
