音楽之友社創立80周年感謝キャンペーン【セットG】 「真空管グラフィックイコライザーセット」


型番 STCA-274
定価 22,500円(税込24,750円)
販売価格 17,000円(税込18,700円)
購入数


音楽之友社80周年記念キャンペーン 第一弾はラックスマンとのコラボレーション企画!
真空管グラフィックイコライザーにノイズフィルター、RCAケーブルをセットにして価格据え置き!


大人気のラックスマン製 真空管グラフィックイコライザー・キット「LXV-OT9」に、エミライ製 USBノイズフィルター「ES-OT4」とオヤイデ電気製 RCAケーブル・キットをセットにしました。音楽之友社80周年にちなみ、80セットのみ限定のセットです。

セット内容
ラックスマン製 真空管グラフィックイコライザー・キット「LXV-OT9」

オーディオの音は音量や部屋、スピーカーやその他機器など様々な要素によって周波数特性が変化しますが、グラフィックイコライザーがあれば状況に合わせて心地良い音が作り出せます。キットですが、ハンダなどを使用する必要はなく、シャーシのネジ止めだけで組み立てることができるため、プラスドライバーがあれば、どなたでも簡単に確実に作ることができます。

ラックスマンの開発者は、本商品のコンセプトについて「今はオーディオは余計なものを極力なくし、音の鮮度や解像度を追求するという楽しみの方向性が主流で、グライコやトーンコントロールなどは通すと音が悪くなる、邪道というような暗黙の了解がありますよね。でも本来、オーディオって自分で機械をいじって好きな音に近づけていくっていうのが面白かったと思うんですよ。そもそも、この真空管シリーズのコンセプトは、ストイックにスピーカーのセンターで音を聴くというものではなく、音をいじって楽しむというもので、積極的に音をいじって自分の好きな音を探して楽しんでもらえれば本望です。オーディオでは『原音再生』という言葉が昔よくあったけど、これはそうじゃないんですよね(笑)。楽しく長時間聴けて、遊べる。だけど音は真面目にいい音。というものです。」と語っています。

オーディオ評論家福田雅光氏は実際に本機を試聴し、下記のように評価しています。
「グラフィックイコライザーの魅力と機能は、低音、中低音、中音、高音、超高音といった周波数を単独で調整できることで、全体の変化を抑えながら部分的なパートの再生バランスを補正可能であることだ。最新の素子でラックスマンの技術が設計し、MOOK 「真空管グラフィックイコライザーの調べ」に付録するグライコをテストしてみると、SNが高く副作用を感じさせない素直な変化特性に注目した。帯域も広く高級オーディオシステムで使っても違和感はないだろう。データにあるSN比は100dB以上(IHF-A)。これであれば上級マニアでも納得できるだろう。」(オーディオの総合月刊誌「ステレオ」6月号連載記事『使い方を知る〜オーディオの新常識〜』より抜粋)

商品の特徴
5バンドで(55Hz/220Hz/880Hz/3.5kHz/14kHz)を±8dBの範囲で調整可能。イコライザーのオン/オフ切替スイッチつき。グライコがオフの状態では、30kHzまでほぼフラット。真空管が倍音を与えるハーモナイザー効果が得られ、オン/オフで即座に元の音と聴き比べができます。

55Hz…音にふくらみを与える。レベルを上げるとベース、パイプオルガンなどの低音域の楽器が安定感ある音に聴こえる
220Hz…低音に豊かさを与える
880Hz…臨場感や奥行きに関係する帯域
3.5kHz…明るさや硬さに関係する帯域
14kHz…冷たさや、繊細感を与える帯域。レベルを上げすぎると刺激的で金属的な音になる

接続方法

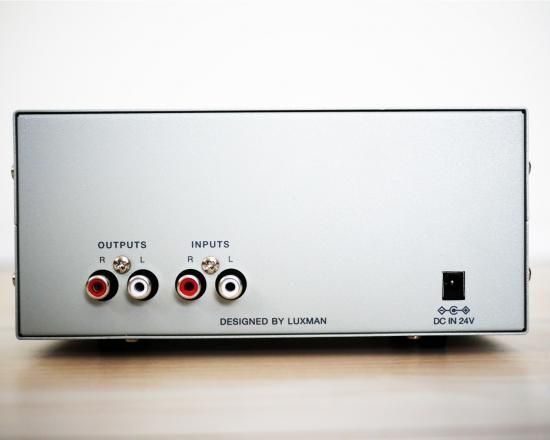

アンプのREC OUTとイコライザーの入力をRCAケーブルで接続、アンプのPLAYもしくはMONITORをイコライザーの出力とRCAケーブルで繋ぎます。グラフィックイコライザーは5バンド(55Hz/220Hz/880Hz/3.5kHz/14kHz)と直感的に扱いやすく、±8dBで可変可能。また、イコライザーのオン/オフスイッチがあるので、即座に効果を聴き比べることができます。

スペック
・全高調波歪率:0.5%以下
・入力インピーダンス:500kΩ
・出力インピーダンス:330Ω
・周波数特性:20Hz〜100kHz -2dB以内
・S/N比:100dB以上(IHF A)
・クロストーク:-80dB以下

付属品
・ACアダプター(24V)
・真空管(JJ製 ECC82)

エミライ製 USBノイズフィルター「ES-OT4」(USBケーブル/特殊カバー付き)

オーディオの大敵ノイズの侵入経路として、最も影響の多い USBケーブル からのノイズを取り除くべく設計されたノイズフィルター。パソコンと USB DAC の間に接続することで、ノイズを低減、音質向上を狙います。

商品の特徴
データ(音楽信号)ラインに高周波バスライン用のコモンモードチョークコイルを、電源ラインにコモンモードノイズ用フィルターとノーマルモードノイズ用フィルターの2種類のノイズフィルターを搭載。外部電源入力を設けることにより、パソコンからの5V給電(バスパワー)で動作するUSBオーディオ 機器の音質アップを目指します。
本体説明

※ この商品は回路基板仕様です。各端子や回路部品に細かなキズや曲がり等がある場合がありますが、動作および性能に支障はありません。
※ 直射日光の当たる場所や暖房器具付近など高温になる場所、湿気の多い場所、ホコリの多い場所などでは使用しないでください。
※ 小さなお子様やペットが触れることのないようご注意ください。
※ 基板に触れるときは、事前に他の金属に触れるなどして体の静電気を逃がしてから触れてください。

※ ES-OT4 は、標準状態では回路をむき出しのままで使用する仕様のため、ACアダプター接続時は基板に他の機器や金属が触れることがないようご注意ください。
※ USBケーブルの抜き差しをする場合は電源切り替えスイッチを「INT」にして行ってください。「EXTモード」のままUSBケーブルを抜くとPCを破損させるおそれがあります。
※ 接続するUSBケーブルはハイスピード対応のケーブルをご使用ください。また、ケーブル長が長すぎるとデータ伝送がうまく行われない場合があります。その場合は短いケーブルをご使用ください。
※ 基板の裏部等、各挿入部分の足が尖っている箇所がありますので、触れる場合は充分注意してください。
※ ACアダプターは付属しておりません。 ACアダプターによる電源供給を行う場合には、プラグの極性が「中+、外−」のものをご使用ください。間違った極性のものを使用すると接続している機器を破損させる恐れがあります。

スペック
・ES-OT4 基板(エミライ製)
・USBケーブル(25cm/オヤイデ電気製)1本
・特殊カバー(支柱とネジ4個セット)
・基板の大きさ:W50mm × H12mm× D60mm(支柱とカバーを取り付けた際の高さ(H)は28mm)

組み立て方法
・基板の4隅にある穴に支柱とネジを取り付けます(基板とカバーの間に長い支柱、基板下に短い支柱)。
・カバー4隅の穴と支柱の穴を合わせます。
・合わせたカバー4隅の上からネジをプラスドライバーで固定します。
・USBケーブルを繋いで完成です。

接続方法
【1】 外部電源を使用する場合
・「ES-OT4」と USB-DAC を USBケーブル で接続します。
・「ES-OT4」の電源切り替えスイッチを「INT」に設定します。
・「ES-OT4」とパソコンを USBケーブル で接続します。
・「ES-OT4」に外部電源を接続し、スイッチを「EXT」に切り替えます。

※USBケーブル の取り外しは、スイッチを「INT」にしてから行ってください。
※ACアダプターによる電源供給を行う場合には、プラグの極性が「中+、外−」のものをご使用ください。間違った極性のものを使用すると接続している機器を破損させる恐れがあります。

【2】 DC5V給電をカットして使用する場合
・「ES-OT4」と USB-DAC を USBケーブル で接続します。
・「ES-OT4」の電源切り替えスイッチを「INT」に設定します。
・「ES-OT4」とパソコンを USBケーブル で接続します。
・「ES-OT4」の電源切り替えスイッチを「EXT」に切り替えます。

※USBケーブル の取り外しは、スイッチを「INT」にしてから行ってください。





USBケーブルに関する注意事項(必ずご確認ください)
※ 本商品に付属する USBケーブル は1本のみです。
※ USBケーブル は2本必要となりますので、もう1本はお客様ご自身でご用意ください。
※ USB DAC 側の入力端子がミニBの場合、「ES-OT4」とUSB DAC の間に一方がAタイプで、もう一方がミニBタイプのケーブルを使用すると接続が可能です。
※ USBケーブルは、ハイスピード(High Speed / USB 2.0)対応のものをご使用ください。
※ 「ES-OT4」は USB 2.0 準拠のため、データ転送速度は 480Mbps 対応です。
※ PCは、USB(Aタイプ)の入力端子を装備しているものが接続できます。
接続例


オヤイデ電気製 RCAケーブル・キット

PCOCC-A単線採用のオヤイデ電気製RCAケーブル・キットです。ハンダは必要なく、ハサミとドライバーがあれば簡単に自作することができるため、未経験の方でも気軽にオーディオの楽しみを体験できます。

商品の特徴
黄銅切削加工に金メッキ仕上げ。ケーブル導体を無ハンダでネジ固定、コレットチャック(機器側端子のアース部との接続をしっかりロックする締めつけ構造を持つタイプ)方式を採用。ハンダ付け不要のため、ハンダによる音質への影響、ハンダ付け技術の差による損失、接続不良の発生がないなど、初心者でも簡単に、かつ高音質となるよう考慮された設計となっています。

スペック
・ RCAプラグ:4個(赤×2、白×2) ※金メッキネジ止め式
・ RCAケーブル:1mペア
・ 導体:PCOCC-A単線 線径0.9mmφ

関連メディア
▼オーディオ評論家 福田雅光氏に「RCAケーブルキット」を評していただきました。



製品資料
各商品の組み立てガイド・取扱説明書をダウンロードいただけます。
PDF ファイルをご覧いただくには Acrobat Reader が必要です。
※ 製品資料内の文言・写真等著作権は弊社に帰属しています。

エミライ製 USBノイズフィルター「ES-OT4」取扱説明書

オヤイデ電気製 RCAケーブル・キット 制作ガイド


注意事項
※ ご注文から(コンビニ前支払いをご希望の場合はご入金確認後)、5営業日以内に発送をいたします。
※ 組み立てや制作に必要なハサミ(カッター)、定規、ドライバー、ニッパー等の工具はお客様にてご用意ください。
※ ラックスマン製 真空管グラフィックイコライザー・キット「LXV-OT9」は、stereo編 ONTOMO MOOK 「音の最終調整 真空管グラフィック・イコライザーの調べ」の特別付録を使用した特注の商品です。
※ エミライ製 USBノイズフィルター「ES-OT4」は、Stereo編 ONTOMO MOOK 「USBノイズフィルター(USBケーブル/特殊カバー付き)」の特別付録を使用した特注の商品です。
※ オヤイデ電気製 RCAケーブル・キットは、Stereo編 ONTOMO MOOK「自作でオーディオアクセサリー」の特別付録を使用した特注の商品です。
