6cm フルレンジ・スピーカーユニット(パイオニア製) OMP-600

型番 STSU-007
販売価格 3,500円(税込3,780円)
購入数


AV機器の名門パイオニアによるオントモスペシャルモデル。
大型のマグネットで駆動力バツグン! 小型エンクロージュアに!


パイオニアは日本で初めてハイファイダイナミック型スピーカーを開発後、多くの名作スピーカーシステムを世に送り出しているメーカーであり、ブランドです。その血統を受け継ぐのが、この6cmフルレンジスピーカーユニット「OMP-600」。6cm口径と小さいながら大きなマグネットを持っていて、小口径を生かしたデスクトップ用の小型スピーカーはもちろん、低音を稼ぎ出す長いホーンを持つバックロード型スピーカーにも対応します。駆動力の高さから、レスポンスのよい音が楽しめます。

商品の特徴
大きな駆動力
・55mmマグネットで大きな駆動力
・軽量な紙のコーン紙の振動板

しっかりとした低音
・小容積のエンクロージュアで使用しても、しっかりとした低音が出せることを目指して設計
・小さいスピーカーでは引っ込んだ音がすることが多いですが、箱よってしっかり押し出し感のある音が出せます

ハイレゾ再生に対応
・ハイレゾ再生に対応する高域方面の周波数帯域
・PCオーディオのような近距離での使用を考慮し、声の自然な拡がり感を持たせるよう設計





スペック
・形式:6cm コーン型フルレンジ
・インピーダンス:8Ω
・最低共振周波数:130Hz(1V)
・再生周波数帯域:80〜20kHz
・出力音圧レベル:82dB(300 400 500 600Hz平均、1m/1W)
・定格入力:5W(Free air)、10W(400cc相当BOX入りの場合)
・m0:1.583g
・Q0:0.997
・実効振動半径:2.275cm
・質量:約218g
・バッフル開口寸法:φ58mm

※周波数特性データ上は40kHzまでありますが、出荷検査保障範囲は20kHzです。

OMP- 600 TSパラメーター
Electrical Parameters
Re  7.42 Ohm   electrical voice coil resistance at DC
Le  0.194 mH   frequency independent part of voice coil inductance
L2  0.113 mH   para-inductance of voice coil
R2  0.93 Ohm   electrical resistance due to eddy current losses
Cme 144.96 μF   electrical capacitance representing moving mass
Lces 5.62 mH   electrical inductance representing driver compliance
Res  37.48 Ohm  resistance due to mechanical losses
fs  176.4 Hz    driver resonance frequency

Mechanical Parameters
(using laser)
Mms  1.583 g   mechanical mass of driver diaphragm assembly including air load and voice coil
Mmd  1.509 g  mechanical mass of voice coil and diaphragm without air load
Rms  0.291 kg/s  mechanical resistance of total-driver losses
Cms  0.514 mm/N mechanical compliance of driver suspension
Kms  1.94 N/mm mechanical stiffness of driver suspension
Bl   3.304 N/A  force factor (Bl product)
Lam  0.135  suspension creep factor

Loss factors
Qtp  0.997   total Q-factor considering all losses
Qms  6.021   mechanical Q-factor of driver in free air considering Rms only
Qes  1.193   electrical Q-factor of driver in free air considering Re only
Qts  0.995   total Q-factor considering Re and Rms only

Other Parameters
Vas  0.1925 l  equivalent air volume of suspension
n0   0.085 %  reference efficiency (2 pi-radiation using Re)
Lm  81.5 dB characteristic sound pressure level (SPL at 1m for 1W @ Re)
Lno  81.83 dB nominal sensitivity (SPL at 1m for 1W @ Zn)

rmse 7.1 %  root-mean-square fitting error of driver impedance Z(f)
rmse 3.67 %  root-mean-square fitting error of transfer function Hx (f)

Seri 0 Ohm  resistance of series resistor
Sd 16.26 cm2  diaphragm area

対応エンクロージュア

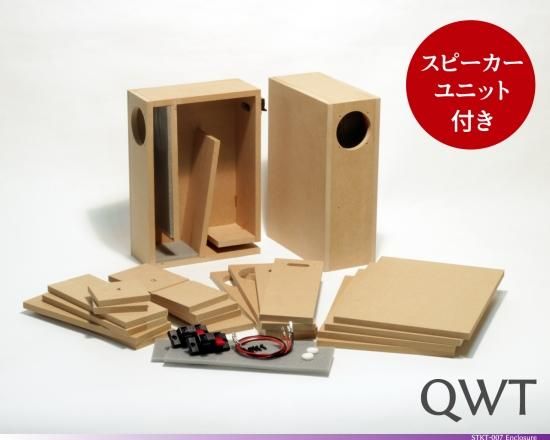

・ QWT型エンクロージュア・キット(6cm スピーカーユニット「OMP-600」対応)
※別売り


・ 【在庫わずか!】パッシブラジエーター型エンクロージュア・キット(OMP-600付)
※別売り。スピーカーユニットも付いた大変お得なセットです。

製品資料
本商品の取扱説明書をダウンロードいただけます。
PDF ファイルをご覧いただくには Acrobat Reader が必要です。
※ 製品資料内の文言・写真等著作権は弊社に帰属しています。

取扱説明書


注意事項
※ 「Stereo」2017年8月号付録「OMP-600」を使用した特注の商品です。
※ この商品は、スピーカーユニット単体です。
※ この商品は、スピーカー2つで1ペア(左右ペア)として販売いたします。
※ ご注文から(コンビニ・ペイジー支払いをご希望の場合はご入金確認後)5営業日以内に発送をいたします。
※ 当ショップでの購入方法など、ご不明な点がございましたらよくある質問をご参照ください。
